[i30FD] 전동접이 사이드미러 모터 수리

차량이 오래되다 보니 전동접이 사이드미러가 아무리 버튼을 눌러도 작동을 안 해 내부 기어를 교체했습니다.

모터 작동하는 소리는 나는데 전동 미러가 작동을 안 하는 경우 내부 기어만 교체해 주면 대부분 해결됩니다.

---

◆ 준비물

• 스패너 (사이드미러를 차체에서 분리)
• +드라이버 (미러 분리용)
• 30T 기어 세트 (알리에서 구매 가능)
• 구리스 (기어 교체 후 도포)

---

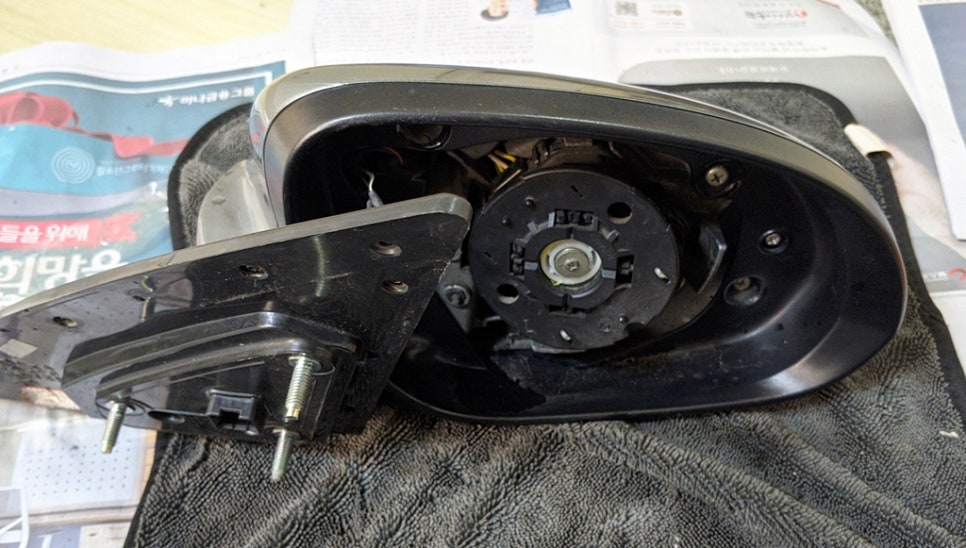

1. 사이드미러 분해
    - 사이드미러를 차체에서 분해 후 미러를 떼어 냅니다.
    - 분해는 이전 글(사이드미러 시그널 교체)을 참고하셔도 됩니다.

---

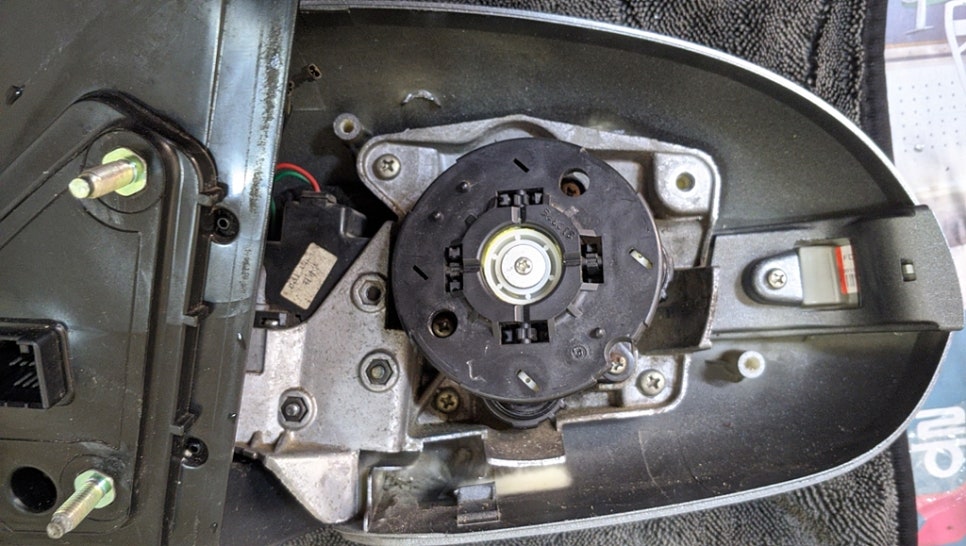

2. 케이스 분해

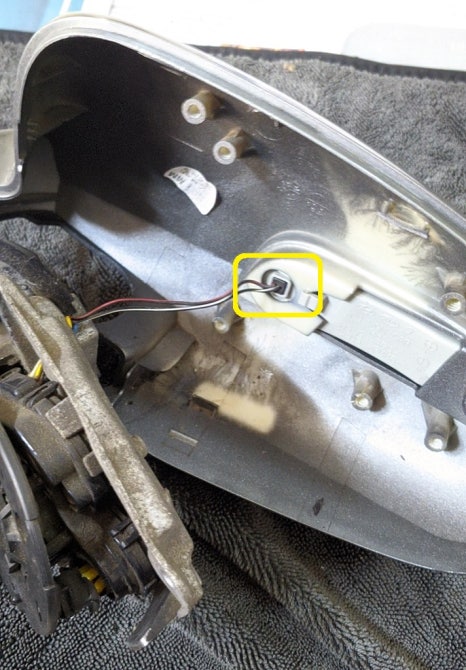

나사 분리 후 시그널 케이블도 분리합니다.

---

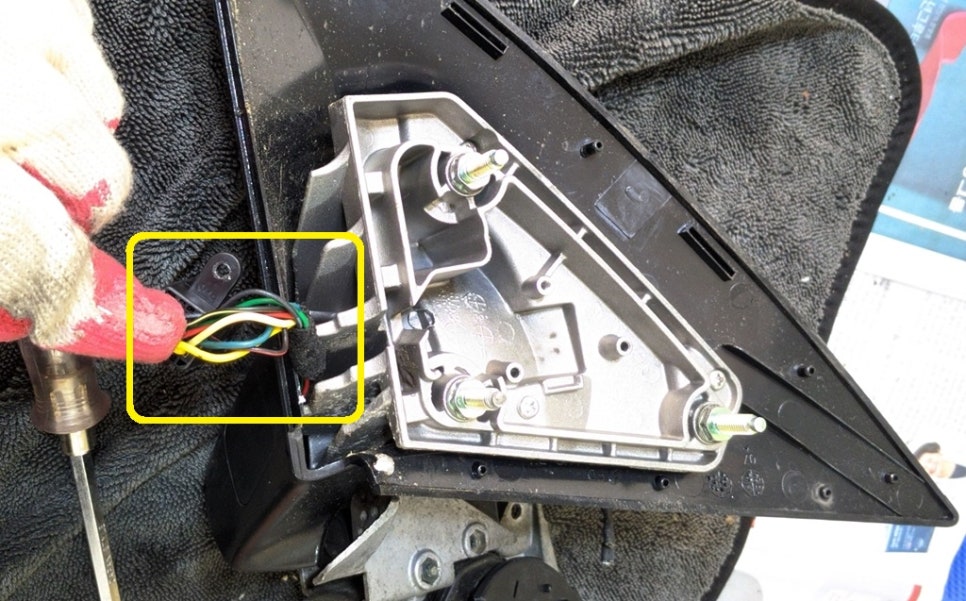

3. 전원 커넥터 분리

전원 커넥터 분리

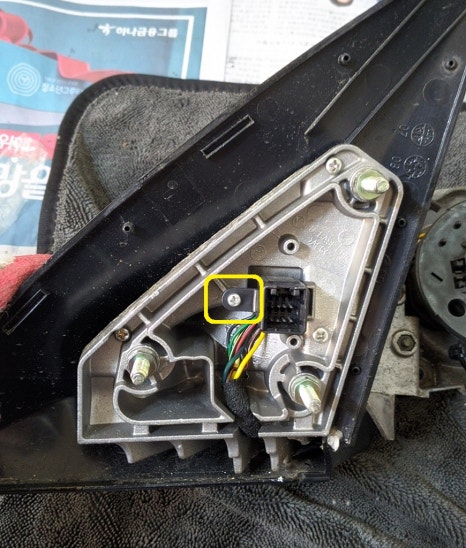

전원 커넥터 분리 후 노란 박스 위 선을 조금 당겨서 모터(기어) 쪽 분해를 위한 공간을 확보합니다.
커넥터를 분리 안 하면 선이 타이드 하기 때문에 더 이상 분해를 할 수 없습니다

---

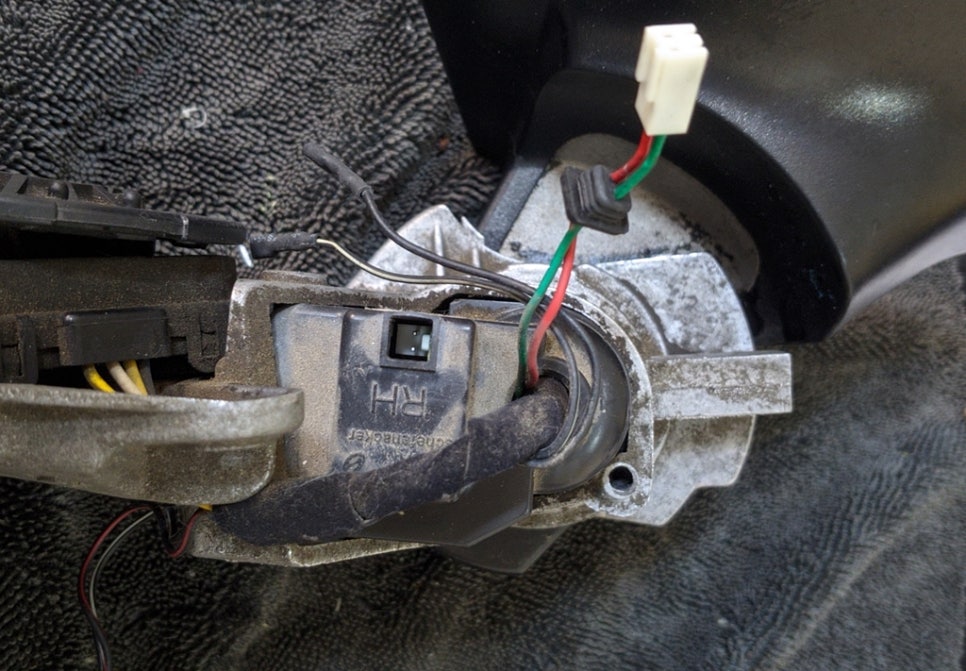

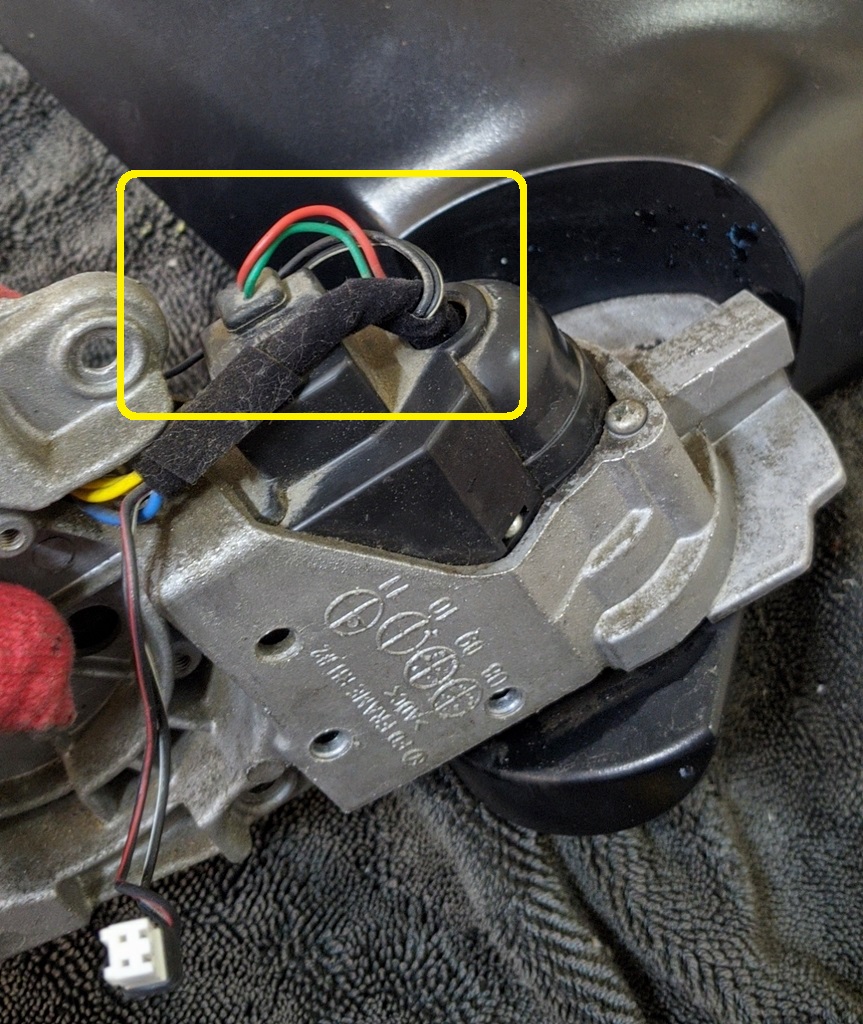

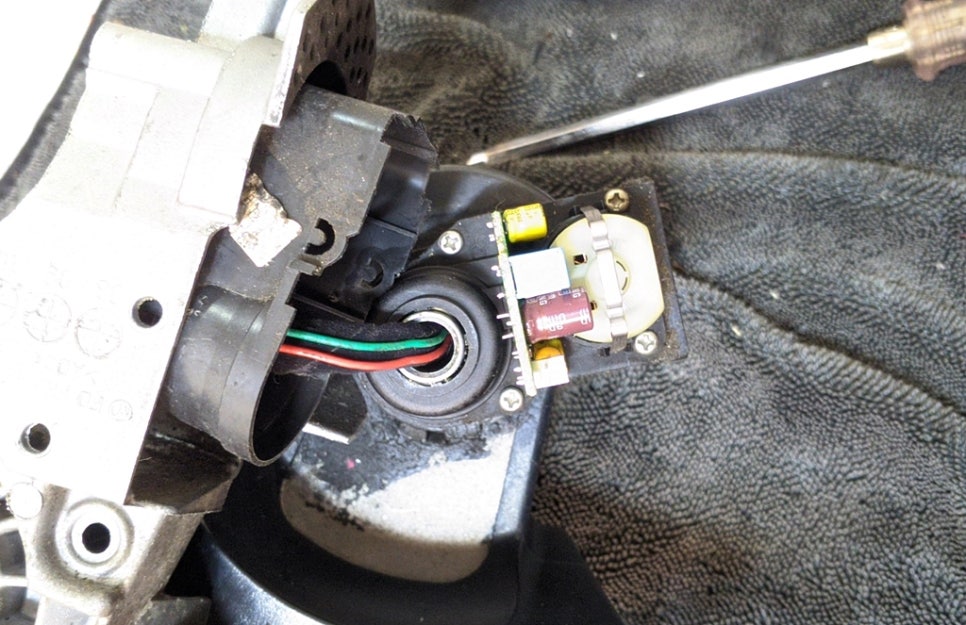

4. 모터 전원 선 분리 및 커버 분리

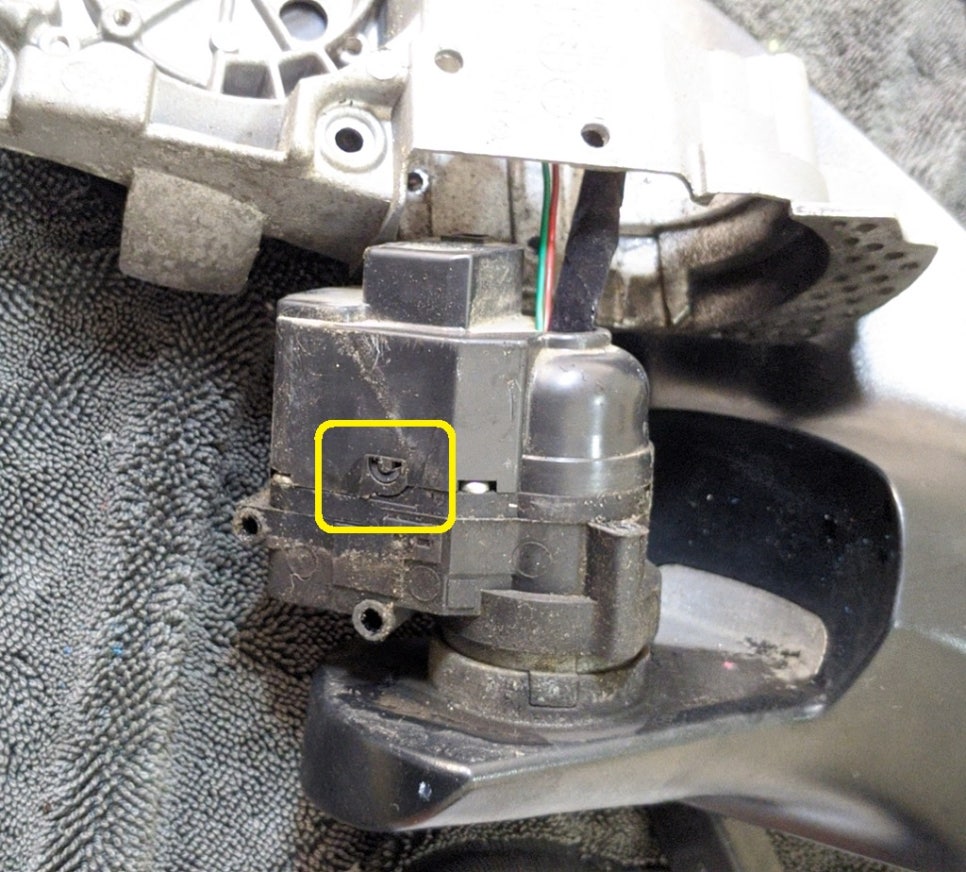

노란 부분을 살짝 들면 쉽게 분리할 수 있습니다. (양쪽으로 되어 있음)

---

5. 모터와 기어 박스 분리

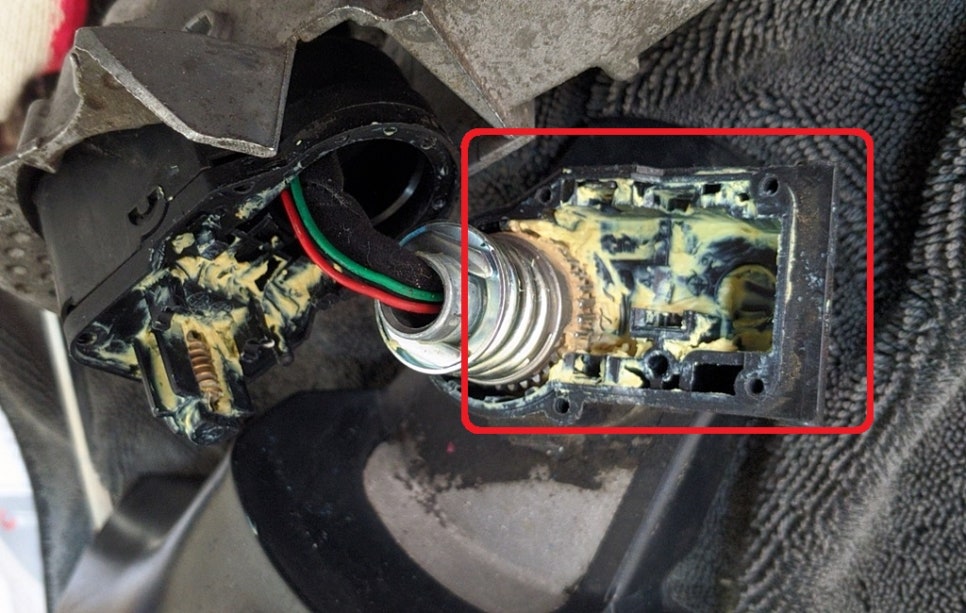

눈에 보이는 나사를 분리합니다.

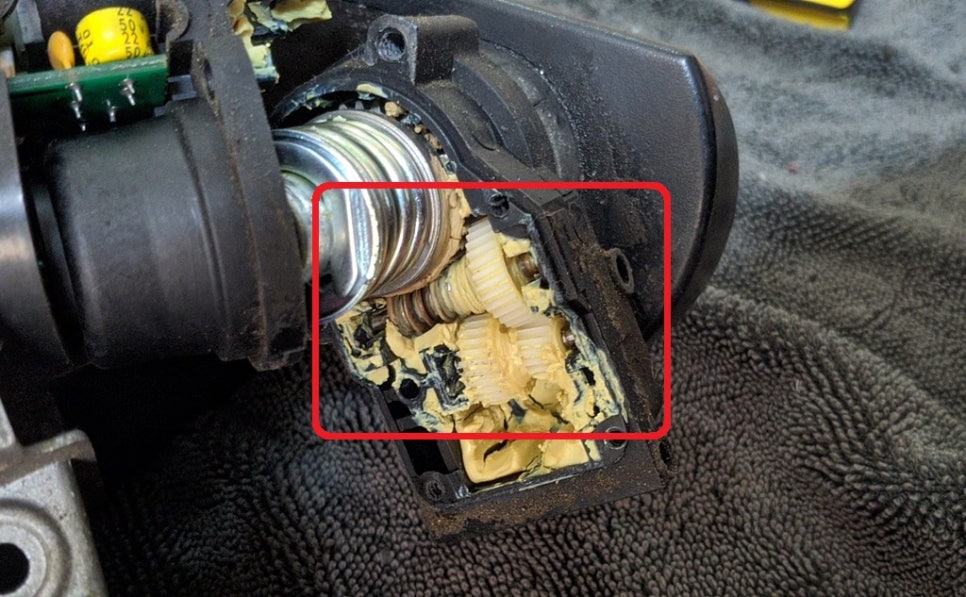

문제의 기어가 보입니다.
기어가 쉽게 안 빠지는 경우가 있는데 억지로 빼지 마시고 기어를 위쪽 방향으로 살살 돌리면 쉽게 분리할 수 있습니다.
작은 기어 분해 후 긴 기어를 분해하시면 됩니다.

---

6. 기어 교체

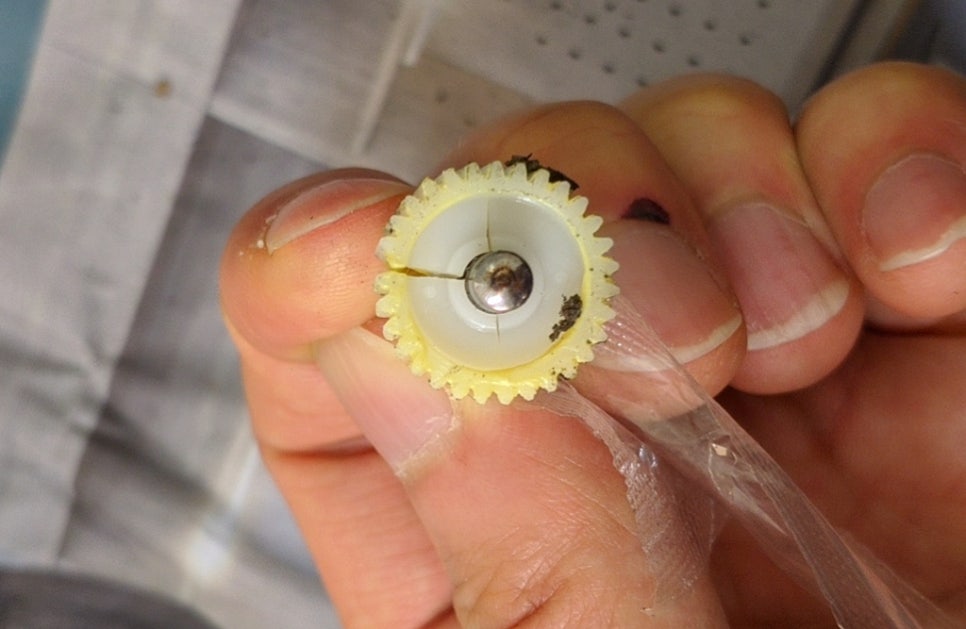

부서진 기어

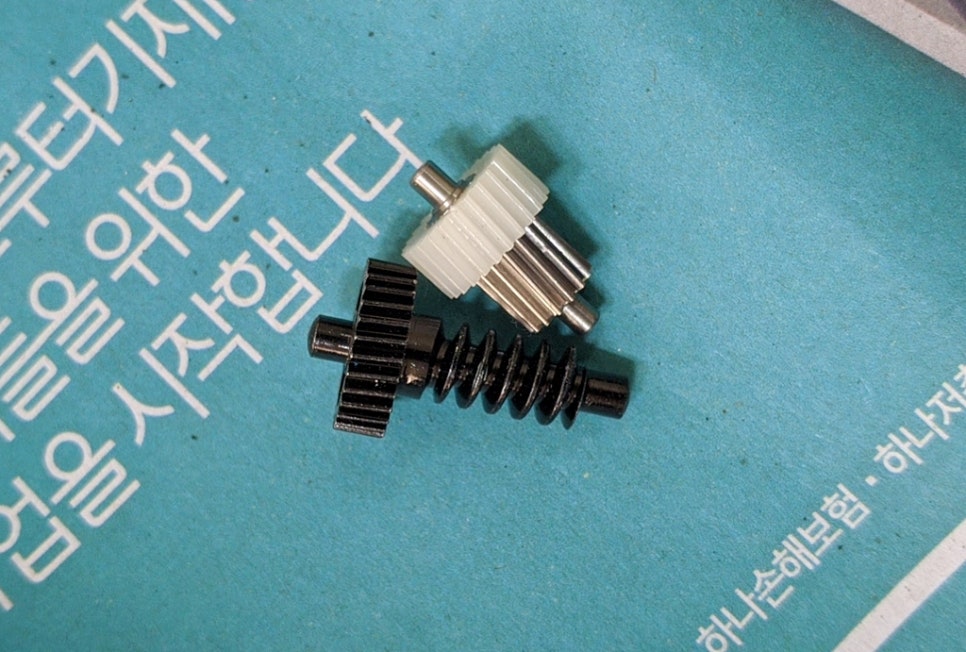

신규 기어 (30T)

기존의 구리스 제거 후 새로 구리스를 도포하고, 신규 기어를 넣으면 됩니다. (구리스를 너무 많이 넣으면 기어 조립 시 흘러내림)
긴 기어를 먼저 넣으시고 짧은 기어를 넣으시면 됩니다. (분해의 반대)
기어 분해와 마찬가지로 억지로 넣지 마시고 기어를 살살 돌리면서 넣으면 쉽게 들어갑니다.
간혹 제대로 안 물린 상태로 조립되는 경우가 있긴 한데 나중에 조립 후 전원을 넣고 동작을 시키면 모터가 돌아가면서 기어가 제자리로 들어갑니다.

---

처음에 기존 구리스 제거 후 일반 구리스를 발라줬는데 겨울에 온도가 -10도 이하로 떨어지는 날에 사이드미러가 동작을 안 하는 문제가 생겼습니다.
새로 도포한 구리스가 추운 날씨로 인해 꾸덕꾸덕해지면서 기어가 동작을 안 하더라고요.

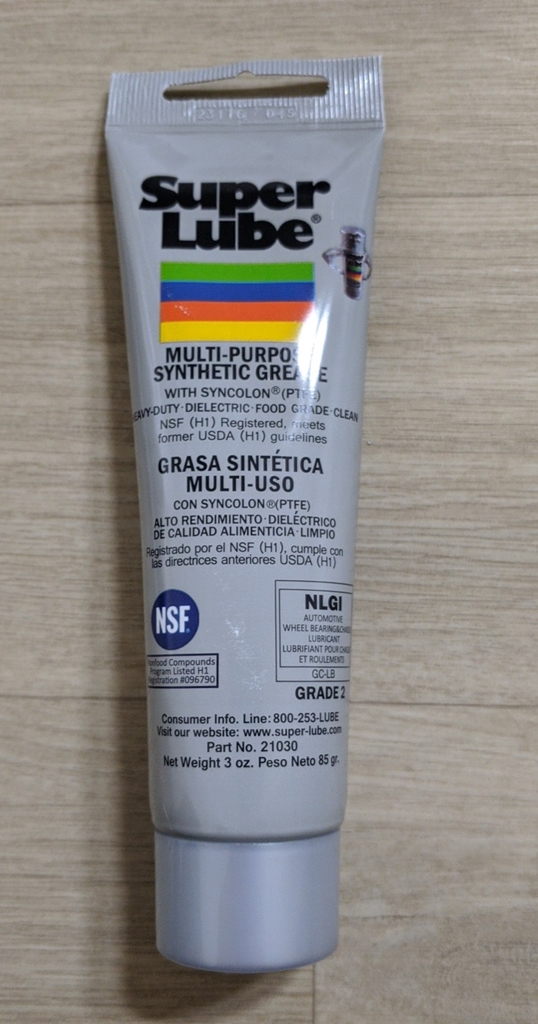

그래서 추운 날씨에도 작동하는 구리스를 새로 도포했습니다.
위제품으로 했는데 -10도 이하로 떨어져도 잘 작동하네요.
